クラウドリソースのプロビジョニング

このセクションでは、カートが使用しているインメモリデータベースをDynamoDBに置き換えます。WebApplicationのベーステンプレートを拡張してWebApplicationDynamoDB ResourceGraphDefinitionを構成することで実現します。

まず、前のセクションで作成したkroインスタンスを削除しましょう：

~$kubectl delete webapplication.kro.run/carts -n carts
webapplication.kro.run "carts" deleted


これにより、関連するすべてのリソースがクリーンアップされます：


~$kubectl get all -n carts
No resources found in carts namespace.


次に、再利用可能なWebApplicationDynamoDB APIを定義するResourceGraphDefinitionテンプレートを確認しましょう：


RGDマニフェストの全文を展開
~/environment/eks-workshop/modules/automation/controlplanes/kro/rgds/webapp-dynamodb-rgd.yaml
apiVersion: kro.run/v1alpha1
kind: ResourceGraphDefinition
metadata:
  name: web-application-ddb
spec:
  schema:
    apiVersion: v1alpha1
    kind: WebApplicationDynamoDB
    spec:
      appName: string | required=true description="Web Application Name"
      replicas: integer | default=1 minimum=1 maximum=100
      image: string | default=nginx
      port: integer | default=8080

      dynamodb:
        tableName: string | required=true description="DynamoDB Table Name"

      healthcheck:
        readinessPath: string | default="/actuator/health/readiness"
        readinessPort: integer | default=8080
        livenessPath: string | default="/actuator/health/liveness"
        livenessPort: integer | default=8080

      service:
        enabled: boolean | default=true

      aws:
        accountID: integer | required=true
        region: string | default="us-west-2"

      env: map[string]string | default={}

      ingress:
        enabled: boolean | default=false
        path: string | default="/"
        healthcheckPath: string | default="/health"
        groupname: string | default="eks-workshop"

  resources:
  - id: podIdentityAssociation
    template:
      apiVersion: eks.services.k8s.aws/v1alpha1
      kind: PodIdentityAssociation
      metadata:
        name: ${schema.spec.appName}
        namespace: ${schema.spec.appName}
      spec:
        clusterName: "eks-workshop"
        namespace: ${schema.spec.appName}
        serviceAccount: ${schema.spec.appName}
        roleARN: ${itemsTableIAMRole.status.ackResourceMetadata.arn}

  - id: webApplication
    template:
      apiVersion: kro.run/v1alpha1
      kind: WebApplication
      metadata:
        name: ${schema.spec.appName}
        namespace: ${schema.spec.appName}
      spec:
        appName: ${schema.spec.appName}
        replicas: 1
        image: ${schema.spec.image}
        port: 8080
        healthcheck:
          readinessPath: ${schema.spec.healthcheck.readinessPath}
          readinessPort: ${schema.spec.healthcheck.readinessPort}
          livenessPath: ${schema.spec.healthcheck.livenessPath}
          livenessPort: ${schema.spec.healthcheck.livenessPort}

        service:
          enabled: ${schema.spec.service.enabled}
          iamRole: ${podIdentityAssociation.status.ackResourceMetadata.arn}

        env: ${schema.spec.env}

        ingress:
          enabled: ${schema.spec.ingress.enabled}
          path: ${schema.spec.ingress.path}
          healthcheckPath: ${schema.spec.ingress.healthcheckPath}
          groupname: ${schema.spec.ingress.groupname}

  - id: serviceDDB
    template:
      apiVersion: v1
      kind: Service
      metadata:
        name: carts-dynamodb
        labels:
          app.kubernetes.io/created-by: eks-workshop
      spec:
        type: ClusterIP
        ports:
        - port: 8000
          targetPort: dynamodb
          protocol: TCP
          name: dynamodb
        selector:
          app.kubernetes.io/name: ${schema.spec.appName}
          app.kubernetes.io/instance: ${schema.spec.appName}
          app.kubernetes.io/component: dynamodb

  - id: itemsTable
    template:
      apiVersion: dynamodb.services.k8s.aws/v1alpha1
      kind: Table
      metadata:
        name: items
        namespace: ${schema.spec.appName}
      spec:
        keySchema:
        - attributeName: id
          keyType: HASH
        attributeDefinitions:
        - attributeName: id
          attributeType: "S"
        - attributeName: customerId
          attributeType: "S"
        billingMode: PAY_PER_REQUEST
        tableName: ${schema.spec.dynamodb.tableName}
        globalSecondaryIndexes:
        - indexName: idx_global_customerId
          keySchema:
          - attributeName: customerId
            keyType: HASH
          - attributeName: id
            keyType: RANGE
          projection:
            projectionType: "ALL"
  - id: itemsTableIamPolicy
    template:
      apiVersion: iam.services.k8s.aws/v1alpha1
      kind: Policy
      metadata:
        name: ${itemsTable.spec.tableName}-iam-policy
      spec:
        name: ${itemsTable.spec.tableName}-iam-policy
        description: "EKS Workshop Carts DynamoDB Policy"
        policyDocument: >
          {
            "Version": "2012-10-17",
            "Statement": [
              {
                "Sid": "AllAPIActionsOnCart",
                "Effect": "Allow",
                "Action": "dynamodb:*",
                "Resource": [
                  "arn:aws:dynamodb:${schema.spec.aws.region}:${schema.spec.aws.accountID}:table/${itemsTable.spec.tableName}",
                  "arn:aws:dynamodb:${schema.spec.aws.region}:${schema.spec.aws.accountID}:table/${itemsTable.spec.tableName}/index/*"
                ]
              }
            ]
          }
  - id: itemsTableIAMRole
    template:
      apiVersion: iam.services.k8s.aws/v1alpha1
      kind: Role
      metadata:
        name: ${itemsTable.spec.tableName}-iam-role
        namespace: ${schema.spec.appName}
      spec:
        name: ${itemsTable.spec.tableName}-iam-role
        description: "EKS Workshop Carts DynamoDB Role"
        maxSessionDuration: 3600
        policies:
        - ${itemsTableIamPolicy.status.ackResourceMetadata.arn}
        assumeRolePolicyDocument: >
          {
            "Version":"2012-10-17",
            "Statement": [{
              "Effect":"Allow",
              "Principal": {"Service": "pods.eks.amazonaws.com"},
              "Action": [
                  "sts:TagSession",
                  "sts:AssumeRole"
              ]
            }]
          }


このResourceGraphDefinitionは以下を行います：




  1. WebApplication RGDを構成するカスタムWebApplicationDynamoDB APIを作成
    2.

  2. ACKを使用してDynamoDBテーブルをプロビジョニング
    3.

  3. DynamoDBアクセス用のIAMロールとポリシーを作成
    4.

  4. アプリケーションPodからの安全なアクセスのためにEKS Pod Identityを設定
    5.



EKS Pod Identityの詳細については、公式ドキュメントを参照してください。


備考
このRGDのresourceセクションにWebApplication RGDが含まれていることに注目してください。webApplicationを参照することで、このテンプレートはベースのWebApplication RGDで定義されたすべてのKubernetesリソースを再利用し、DynamoDB、IAM、およびPod Identityリソースを追加します。


ResourceGraphDefinitionを適用してWebApplicationDynamoDB APIを登録しましょう：


~$kubectl apply -f ~/environment/eks-workshop/modules/automation/controlplanes/kro/rgds/webapp-dynamodb-rgd.yaml
resourcegraphdefinition.kro.run/web-application-ddb created


これによりWebApplicationDynamoDB APIが登録されます。Custom Resource Definition (CRD)を確認しましょう：


~$kubectl get crd webapplicationdynamodbs.kro.run
NAME                               CREATED AT
webapplicationdynamodbs.kro.run    2024-01-15T10:35:00Z


次に、WebApplicationDynamoDB APIを使用してCartsコンポーネントのインスタンスを作成するcarts-ddb.yamlファイルを確認しましょう：


~/environment/eks-workshop/modules/automation/controlplanes/kro/app/carts-ddb.yaml
apiVersion: kro.run/v1alpha1
kind: WebApplicationDynamoDB
metadata:
  name: carts
  namespace: carts
spec:
  # Basic types
  appName: carts
  replicas: 1
  image: "public.ecr.aws/aws-containers/retail-store-sample-cart:1.2.1"
  port: 8080

  dynamodb:
    tableName: "eks-workshop-carts-kro"

  env:
    RETAIL_CART_PERSISTENCE_PROVIDER: "dynamodb"
    RETAIL_CART_PERSISTENCE_DYNAMODB_TABLE_NAME: "eks-workshop-carts-kro"

  aws:
    accountID: ${AWS_ACCOUNT_ID}
    region: ${AWS_REGION}
A
RGDで作成されたカスタムWebApplicationDynamoDB APIを使用
B
carts名前空間にcartsという名前のリソースを作成
C
リソース命名のためのアプリケーション名を指定
D
1レプリカを設定
E
小売店のカートサービスコンテナイメージを使用
F
ポート8080でアプリケーションを公開
G
DynamoDBテーブル名を指定
H
DynamoDB永続モードを有効にする環境変数を設定
I
IAMとPod Identityの設定のためにAWSアカウントIDとリージョンを提供




次に、carts-ddb.yamlファイルを活用して更新されたコンポーネントをデプロイしましょう：


~$kubectl kustomize ~/environment/eks-workshop/modules/automation/controlplanes/kro/app \
  | envsubst | kubectl apply -f-
webapplicationdynamodb.kro.run/carts created


kroはこのカスタムリソースを処理し、DynamoDBテーブルを含むすべての基盤となるリソースを作成します。カスタムリソースが作成されたことを確認しましょう：


~$kubectl get webapplicationdynamodb -n carts
NAME    STATE         SYNCED   AGE
carts   IN_PROGRESS   False    16s


インスタンスが「同期された」状態に達するまで待機できます：


~$kubectl wait -o yaml webapplicationdynamodb/carts -n carts \
  --for=condition=InstanceSynced=True --timeout=120s


DynamoDBテーブルが作成されたことを確認するために、生成されたACKリソースをチェックできます：


~$kubectl wait table.dynamodb.services.k8s.aws items -n carts --for=condition=ACK.ResourceSynced --timeout=15m
table.dynamodb.services.k8s.aws/items condition met
~$kubectl get table.dynamodb.services.k8s.aws items -n carts -ojson | yq '.status."tableStatus"'
ACTIVE


AWS CLIを使用してテーブルが作成されたことを確認しましょう：


~$aws dynamodb list-tables

{
    "TableNames": [
        "eks-workshop-carts-kro"
    ]
}


kroの組み合わせ可能なアプローチを使用して、DynamoDBテーブルとコンポーネントが正常に作成されました。


コンポーネントが新しいDynamoDBテーブルで正常に動作していることを確認するために、ブラウザを通じて操作することができます。テスト用にサンプルアプリケーションを公開するためのNLBが作成されています：


~$ADDRESS=$(kubectl get ingress -n ui ui -o jsonpath="{.status.loadBalancer.ingress[*].hostname}")
~$echo "http://${ADDRESS}"
http://k8s-ui-ui-a9797f0f61.elb.us-west-2.amazonaws.com


備考
このコマンドを実行すると、新しいNetwork Load Balancerエンドポイントがプロビジョニングされるため、実際のエンドポイントは異なります。


ロードバランサーがプロビジョニングを完了したことを確認するには、次のコマンドを実行できます：




ロードバランサーがプロビジョニングされたら、ウェブブラウザにURLを貼り付けてアクセスできます。ウェブストアのUIが表示され、ユーザーとしてサイト内を移動できるようになります。


http://k8s-ui-ui-a9797f0f61.elb.us-west-2.amazonaws.com/

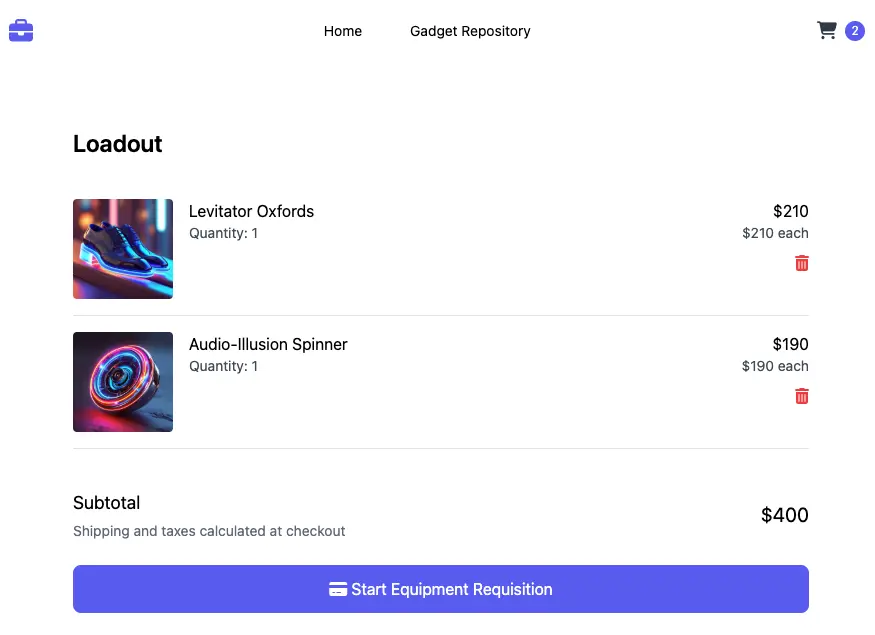

Cartsモジュールが実際に先ほどプロビジョニングしたDynamoDBテーブルを使用していることを確認するために、カートにいくつかの商品を追加してみましょう。



これらの商品がDynamoDBテーブルにも存在することを確認するために、次のコマンドを実行します：


~$aws dynamodb scan --table-name "${EKS_CLUSTER_NAME}-carts-kro"


おめでとうございます！ベースのWebApplicationテンプレートを拡張してDynamoDBストレージを追加することで、kroの組み合わせ可能性を実証することに成功しました。
